Комбинированный станок для лазерной резки листов и труб
Поставка, шеф-монтаж, ПНР, инструктаж персонала.
Комплектация
1. Лазер Raycus 2000 Ватт
2. Режущая готовка RAYTOOLS BM111 с автофокусом
3. Сварная станина с термообработкой
4. Авиационный алюминиевый портал
5. Сервоприводы FUJI — 1300*2 850 400 Вт для листореза
1800 1300*2 ВТ для трубореза
6. Редукторы MOTOREDUCER (Франция)
7. Система управления CYPCUT FSCUT3000S(CYPCUT/TUBЕPRO) (интерфейс на русском языке) с пультом управления
8.Линейные направляющие HIWIN (Тайвань) 25мм (Y), 20мм (Х), 15 мм (Z)
9. Косозубые рейки Тайвань YYC 6 класс
10. Электрические компоненты Schneider (Франция)
11. Пневматические компоненты SMC(Япония) и Airtac (Тайвань)
12. Чиллер S&A
13. Интеллектуальная система автоматической смазки (оси X,Y)
14. Интеллектуальная зональная системы дымоудаления (вытяжки по зонам)
15. Дополнительный обдув зоны резки у режущей головки

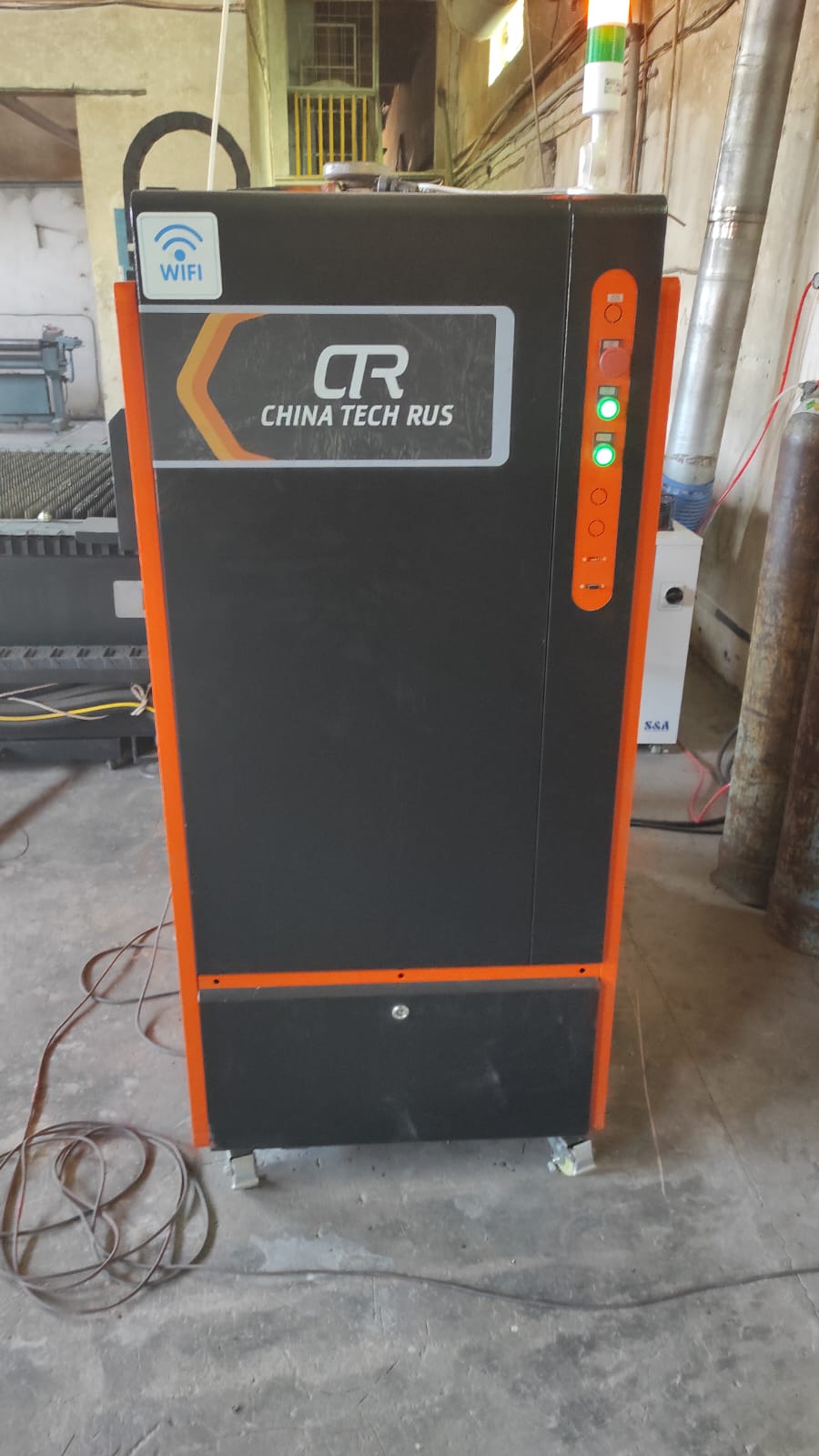

16. Отдельный шкаф управления, разделение сильных и слабых электрических компонентов, для размещения источника в нижней части.
17. Тележки для сборки отходов и маленьких деталей
18. Стабилизатор напряжения 30KVA
Технические параметры
Технические параметры
Зона обработки 3000×1500mm
Ход оси Х 1520мм
Ход оси Y 3030мм
Ход оси Z 300мм
Точность повторного позиционирования ±0.02мм/м
Точность позиционирования ±0.03мм
Максимальная скорость
перемещения 140м/мин.
Максимальное ускорение 1,4G
Максимальная нагрузка 1000кг
Напряжение питания 380 В ± 5 %; 50Гц; 3 — фазы
Диаметр труб для зажима: Круглая труба диаметром 15-160мм
Квадратная труба 15*15-160*160мм
Рекомендуемое рабочее давление 0,2-1мПа
Угол вращения оси W 360°
Номинальная нагрузка 150кг
Макс.скорость вращения 100 об/минут
Точность позиционирования X/Y 0.05/1000мм
Точность повторного позиционирования 0.03/1000мм
Макс.скорость перемещения оси X 60м/минут
Макс.скорость перемещения оси Y 70м/минут
Максимальное ускорение оси X 1.0G
Максимальное ускорение оси Y 1.0G
Вид патрона: Пневматический автоматический квадратный патрон с регулированием давления зажима

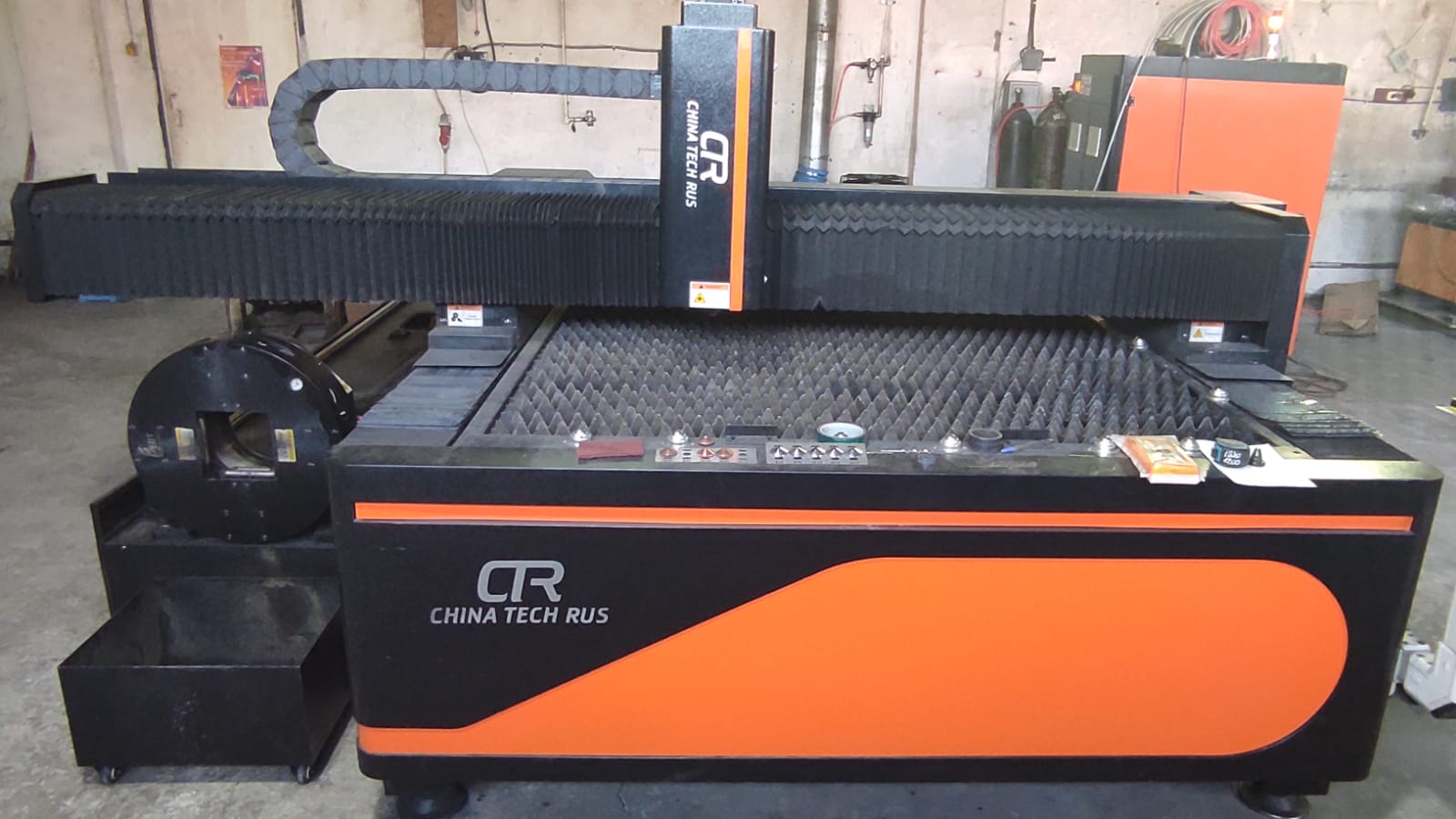

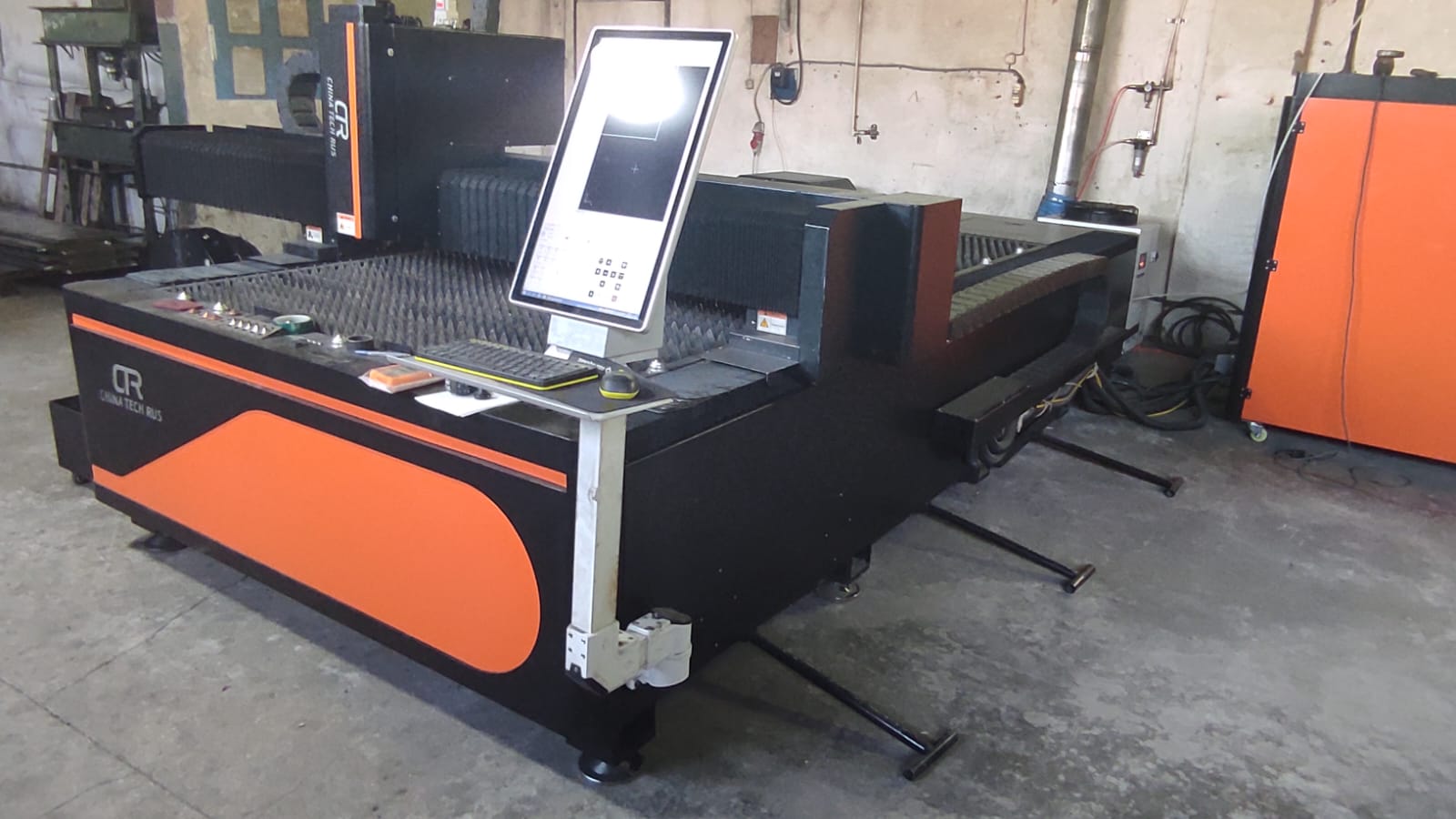

Фотографии комбинированного станка для лазерной резки листов и труб
-
- Комбинированный станок для лазерной резки металла и труб
-
- Комбинированный станок для лазерной резки металла и труб
-
- Комбинированный станок для лазерной резки металла и труб
-
- Комбинированный станок для лазерной резки металла и труб
